双联旋转式铁谱仪作为机械故障诊断领域的设备，通过磁场与离心力的协同作用，实现了对润滑油中磨损颗粒的高效分离与精准分析。其原理在于利用永磁铁构建的高场强梯度磁场(100-1000Gs)，使铁磁性与顺磁性磨粒在旋转的玻璃基片上按粒径分层沉积，形成内环(1-50μm)、中环(1-20μm)、外环(≤10μm)的同心圆环谱图。这一技术突破了传统铁谱仪因微量泵碾压导致磨粒形貌失真、流道堵塞的缺陷，尤其适用于污染度高达3000ppm的油样分析。
技术革新：双联设计与智能控制

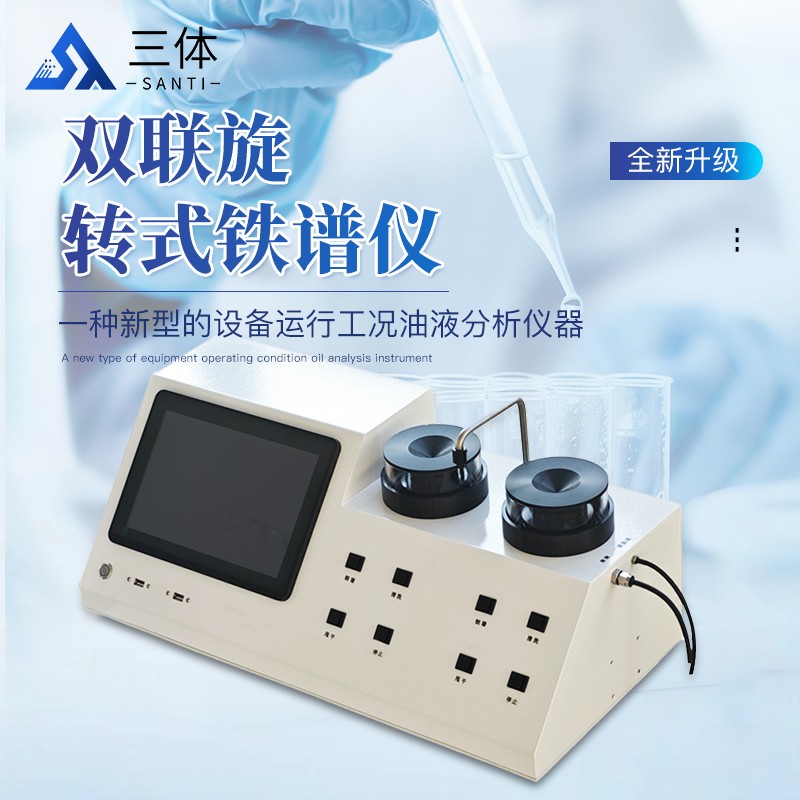

三体仪器有限公司生产的ST-RFW型双联旋转式铁谱仪，采用双磁头独立控制技术，制谱效率较单磁头设备提升一倍。其三档可调转速(成谱70rpm、清洗150rpm、甩干200rpm)与LCD液晶显示界面，支持1-9分钟定时操作，误差控制在±1rpm以内。磁头设计创新性地采用内径13.0mm、22.0mm、30.0mm的三圈同心磁环，通过磁场梯度分布实现大、中、小颗粒的精准沉积，重现性误差在8个显微镜视野下定性均值误差<10%，定量均值误差<15%。
应用场景：从煤矿到航空的全领域覆盖
在煤矿设备监测中，该仪器依据标准，可快速识别齿轮油、液压油中的异常磨损颗粒。例如，某港轮胎起重机发动机润滑油分析中，铁谱仪检测到5-25μm的异常磨损颗粒，结合光谱数据发现铁、铜、铅磨损率激增，成功预警轴瓦严重磨损故障。在航空领域，其配备的4K视频模式相机与荧光成像模块，支持暗场环境下对高温合金磨粒的形态学分析，为航空发动机寿命评估提供关键数据。
